SCADA Lò Hơi

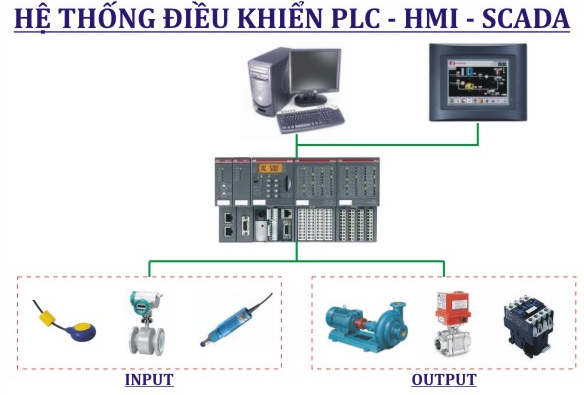

Mô hình điều khiển và giám sát

Tính năng

• Cho phép lựa chọn chế độ điều khiển động cơ bằng tay hoặc tự động.
• Hệ thống giám sát và điều khiển theo các cấp độ vận hành / giám sát / bảo trì / admin
• Thu thập tất cả thông tin hệ thống:
  • Áp suất
    • Áp suất hơi.
    • Áp suất âm buồng lửa.
    • Áp suất quạt thổi.
  • Oxy dư.
  • Nhiệt độ:
    • Nhiệt độ buồng đốt;
    • nhiệt độ khói thải;
    • Nhiệt độ gió cấp lò;
    • ...
  • Mực nước
    • Mực nước lò hơi;
    • Mực nước bồn.
  • Đồng hồ và cân nhiên liệu:
    • Đồng hồ điện: Điện áp và dòng điện các pha, điện năng tiêu thụ;
    • Đồng hồ hơi: lưu lượng hơi tức thời, lưu lượng hơi tổng;
    • Đồng hồ nước: lưu lượng nước tức thời, lưu lượng nước tổng.
    • Cân: nhiên liệu tiêu hao.
• Xuất báo cáo lưu lượng tiêu thụ, tiêu hao theo giờ, ngày, tháng với định dạng file PDF, Word, Excel.
• Tự động điều chỉnh tốc độ quạt hút, thổi, thổi liệu, gió cấp 2, vít tải / băng tải theo áp suất hơi giúp lò hơi hoạt động nhịp nhàng và hiệu quả.
• Xả đáy tự động kiểm soát TDS cho lò hơi.
• Hệ thống tự động kiểm soát khí thải, oxy dư từ đó điều khiển lượng oxy cấp vào lò và nhiệt độ buồng đốt thông qua quạt gió cấp 2, giúp cháy tiết kiệm nhiên liệu và giảm thiểu tối đa lượng CO trong khói thải.
• Bảo vệ cạn nước lò hơi qua hệ thống cọc dò và bộ phao, cảnh báo mức nước cao, mực nước thấp, tự động dừng lò khi mực nước quá thấp (cạn 1 và cạn 2).
• Bảo vệ quá áp qua 3 cấp:
  • ​Cấp 1: Ngắt hệ thống qua bộ điều khiển và hiển thị áp suất tại phòng điều khiển.
  • Cấp 2: Ngắt hệ thống qua PLC được cài đặt thông số trên SCADA.
  • Cấp 3: Nhảy công tắc áp suất.
• Cấu hình nhiệt độ max, min cho nhiệt độ buồng đốt, ...
• Thực hiện theo yêu cầu của khách hàng.
• Hỗ trợ giám sát online trên Web SCADA được phát triển bởi LQ.
• Hỗ trợ giám sát online trên App Smart Phone, IPAD được phát triển bởi LQ.
